亚运新场馆·富阳银湖体育中心，展现山水灵动之美

2023-03-20阅读：1422次

600多年前，元代大画家黄公望结庐终老于富春江畔，并留下了耗时七年之久、素有“画中之兰亭”美誉的《富春山居图》。当《富春山居图》“活”过来，是一种怎样的景致？

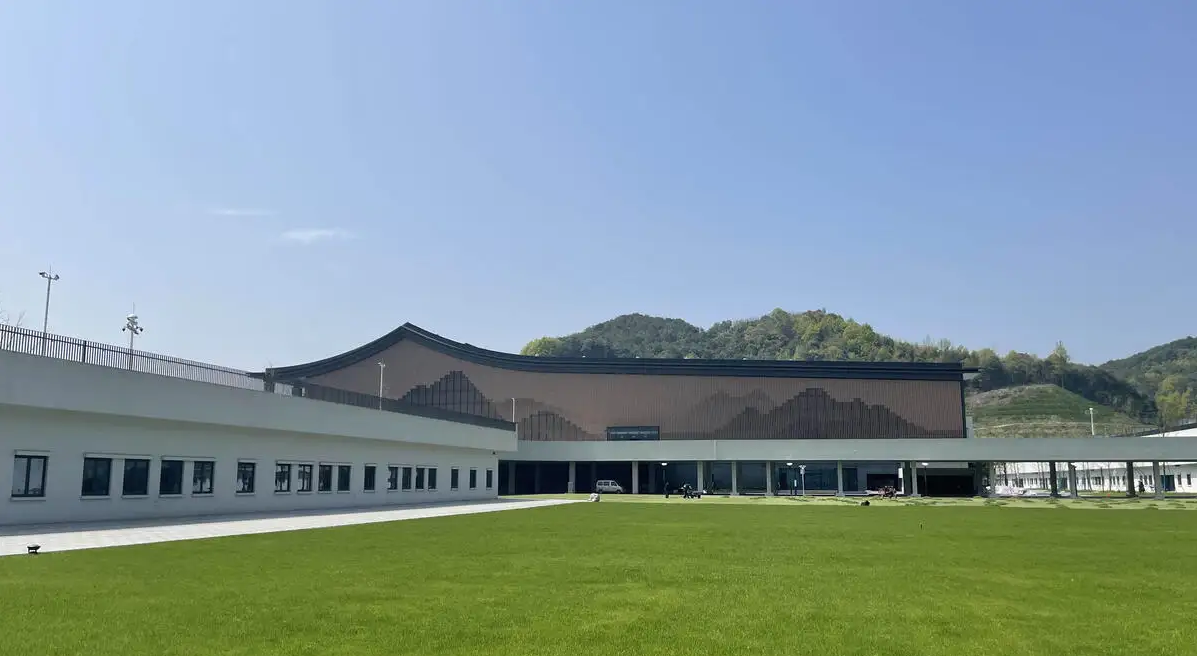

杭州富阳银湖体育中心——一座轮廓为山形的建筑，三面环山，一面临水，与周边的自然山水完美融为一体。它是杭州亚运会12个新建场馆之一，届时将举行射击、射箭和现代五项三大赛事，预计将产生47块金牌。场馆总占地面积28万平方米，建筑面积约8.3万平方米。

富阳银湖体育中心五项馆（包括射击决赛馆、击剑预赛馆、击剑决赛馆、射击10/20/50米馆、射击移动靶馆），户外（飞碟场、射箭赛场、马术场）各区域选用了锐丰智能"RF"VK210线阵列扬声器系统、TX多功能系列音箱、MH212C同轴点声源音箱、以及周边设备等产品。

富阳银湖区块多山，连绵的山脉将富春山水中的“奇山”诠释得淋漓尽致。富阳银湖体育中心的场馆设计正是从《富春山居图》尾段的山形轮廓中取材，并采用传统飞檐斗拱的建构理念，微微反曲的屋顶悬挑而出，充分向外舒展。走近细看，回环曲折的廊道、绵延向上的台阶、弧线优美的坡地，利用山、水、树、草、建筑、雕塑等多重元素，营造了一个开合有致、深邃含蓄的中国园林式景观空间。

射击综合馆东侧及南侧幕墙——由34000多块铝合金单元格栅组成，每片格栅都预设特定的转轴角度，通过数字模拟、编号管理、模数控制等工序，“百叶为笔，阳光为墨”，用不同的投影面积勾绘出一幅“活”的富春山居图。

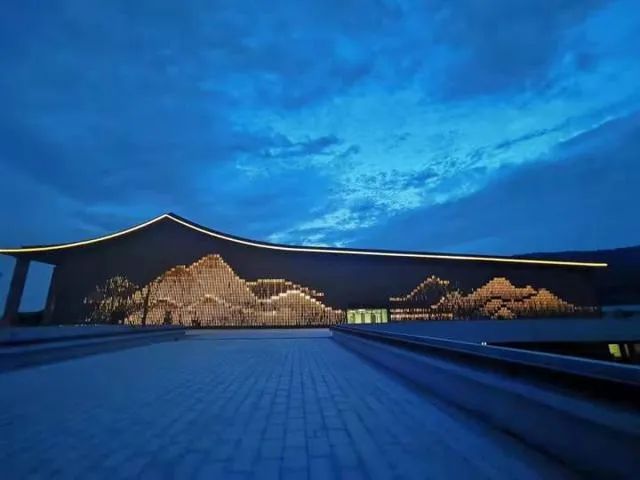

在阳光照射下，会呈现出一幅光影效果的《富春山居图》，随着太阳角度的变换，画作也会有所不同。不仅如此，每一片百叶后还隐藏着一条自主研发的角度可调的截光槽，每一条灯槽装着一盏智能光学发光体，映射至每片百叶叶端上。

当夜幕降临时，可以由多媒体控制程序控制形成一幅灵动的《富春山居图》，加上与周边山脉交相呼应的人字形屋顶，以及馆内天花板上200米长的“江水灯带”，尽显富春山水意境灵动之美。

射箭赛场

▲VK210双10寸二分频二驱动线阵列音箱

富阳银湖体育中心的户外（飞碟场、射箭赛场、马术场）各区域选用了"RF"VK210线阵列扬声器系统。场地具有面积大、空旷、远距离扩声的特点，扩声设计以多组线阵列音箱VK210+WA218（4+1）地面堆叠的组合方式，分别等距离摆放在比赛场地宽的一侧进行扩声，保证能够均匀覆盖比赛场地及听众每一个区域；VK210是一款紧凑设计的线阵列音箱，具有90º×10º恒指向平面波导技术号筒，能提供高清晰度和大声压级高穿透力的指向性覆盖；搭配WA218双18寸超低音箱，保证音乐播放时频率响应动态范围得到更宽阔的扩展。

飞碟场

▲VK210 双10寸二分频二驱动线阵列音箱

射击决赛馆

射击决赛馆承担10m、25m、50m步手枪比赛的决赛。比赛场地长59m，宽20m，高7.7m。除飞碟、移动靶外的所有射击比赛决赛都在射击决赛馆进行，将产生18块金牌，共设置活动看台座椅1188个。

射击比赛噪声较高，考虑噪声隔离和室内混响时间控制相结合，采用可吸声的墙面和全频域吸声结构。射击决赛馆为比赛场馆，语言扩声为主，因此参考国家标准《厅堂、体育场馆扩声系统设计规范》GBT28049-2011中体育馆扩声系统声学特性指标一级的要求进行设计。

▲MH212C 双12寸三分频二驱动同轴点声源音箱

射击决赛馆RaSTI快速语言传输指数分布图

1000Hz总声压级分布图

射击决赛馆音箱指向性多角度视图

射击10米馆、射击25米馆、射击50米馆、射击移动靶馆靶馆

射击10米馆、射击25米馆、射击50米馆、射击移动靶馆等均选用"RF"TX多功能系列音箱。其中，射击10/20/50米馆是一个承担步枪三种姿势（跪姿、卧姿、立姿）比赛的半露天场地。室内设计采用工业风的设计思路，射击区域室外半露天场地地面采用人造草皮铺设，露天上空采用户外生态木铺设，起到阻挡视线作用，防止比赛人员射击时将子弹射向天空。比赛区域、观众区域均墙面采用木丝吸音板和水泥漆。
